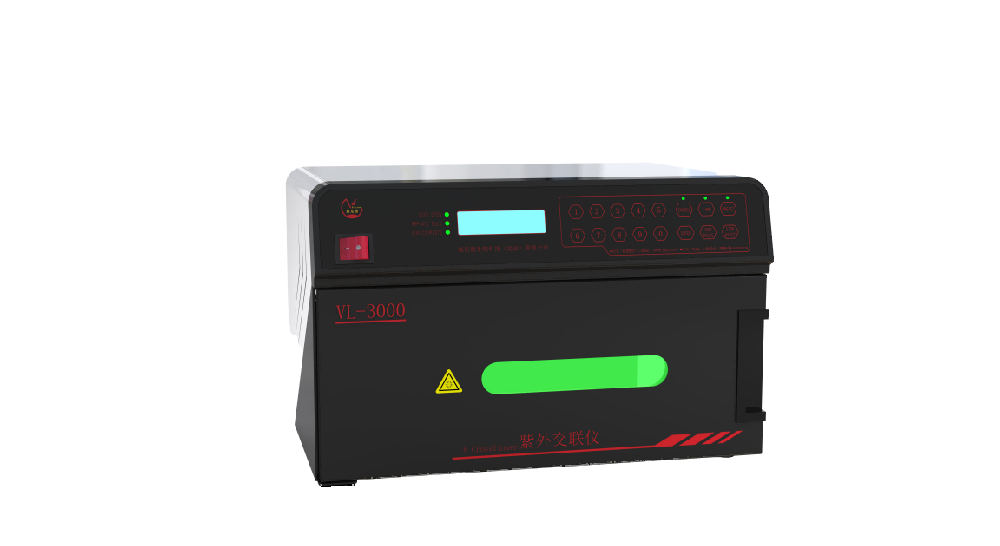

紫外交联仪  在诸多的紫外交联应用中，都要依赖于高强度，可重现的紫外照射，因此数据的准确性与重复性至关重要，威尼德新的VL系列紫外交联仪VL-1000A（365nm）、VL-1000B（302nm）、VL-1000C（254nm）、VL-3000（三种波长）都内置了紫外辐射照度计（也称UV能量计）进行紫外能量测量，紫外交联仪当能量吸收值达到设定值时，紫外交联仪照射自动停止，同时UV能量计用于补偿紫外线灯管功率输出的老化。设备出厂前根据国家标准进行矫正，不管紫外光源强弱、时间差异与否，均能保证辐射能量的准确性和一致性。同样每台设备都标注了中心点，方便用户实验样品摆放，如下图，同样，每台设备出厂前进行9点平均值与方差矫正，确保用户实验数据的准确性与重复性，

如下图：

能量分布图及平均值、标准差

表一 365nm(UVA)光源能量分布图及平均值、标准差

总CV平均值为107.5mJ/cm2，标准差为14.3659mJ/cm2。

中央区域CV平均值为120.0889 mJ/cm2，标准差为6.628297mJ/cm2。

注：①设定值：120mJ/cm2。②红色区域为中央区域。

表二 312nm(UVB)光源能量分布图及平均值、标准差

总CV平均值为107.3928mJ/cm2，标准差为14.4554mJ/cm2。

中央区域CV平均值为119.1967mJ/cm2，标准差为7.002641mJ/cm2。

注：①设定值：120mJ/cm2。

②红色区域为中央区域。

表三254nm(UVC)光源能量分布图及平均值、标准差

总CV平均值为108.9992mJ/cm2，标准差为14.01997mJ/cm2。中央区域CV平均值为120.66mJ/cm2，标准差为6.814695mJ/cm2。

注：①设定值：120mJ/cm2。②红色区域为中央区域。

紫外交联仪交联过程中各种单位如何换算

威尼德生物科技（北京）有限公司，使用UVA(365nm)、UVB(302 nm)、UVC(254 nm)三种波长制造了四款紫外交联仪，主要包括VL-1000A（365nm）、VL-1000B（302nm）、VL-1000C（254nm）、VL-3000（三种波长），每款设备实时显示灯管功率，方便用户采用时间模式更加精准计算样品得到的能量

文献中的设定值通常以mJ/cm2或J/m2单位进行报告。在某些情况中，报告中会用功率单位描述通量（例如μW / cm2），在这种情况下，用户应使用公式1确定能量。

公式1.  Fluence Rate(mW/cm2)×Time(sec)=Fluence/Dose(mJ/cm2)

示例

将流感病毒在1000uW/cm2的紫外环境中曝光10min。将此报告中的紫外线剂量转换为mJ/cm2。

1000uW/cm2=1mW/cm2，10min=10×60sec=600sec

1mW/cm2×600sec=600mJ/cm2

能量单位换算

1J/cm2=1000mJ/cm2=10000J/m2

功率单位换算

1W/cm2=1,000mW/cm2=10,000W/m2=1,000,000μW/cm2

（备注：灯管的功率显示屏幕可实时查看，单位为mW/cm2）
